I prodotti di NCD Group
Il livello dei supporti della NCD Group si basa su un'esperienza di 50 anni nel campo delle centrali termoelettriche e degli impianti petrolchimici.
I supporti standard costruiti dalla NCD Group furono disegnati e progettati originariamente per applicazioni in centrali nucleari. Partendo da tale esperienza e raccogliendo le richieste dei clienti, la NCD Group ha sviluppato lo standard odierno, diventando uno dei più significativi fornitori nel settore dei supporti per tubazioni.
Qualora fosse necessario, per motivi di progettazione o di posa in opera, costruire supporti “ad hoc”, grazie alla propria versatilità ed alla pluriennale esperienza di progettazione e di montaggio, la NCD Group è in grado di adattare i supporti alla condizione richiesta. L'elevata qualità dei prodotti viene garantita da un servizio di controllo qualità con personale altamente specializzato.
Collari e selle
Gli accessori NCD Group servono a collegare le tubazioni al supporto, nonché il supporto alla struttura. I tiranti rigidi vengono assiemati esclusivamente da componenti accessori.
Gli accessori direttamente a contatto con la tubazione oppure esposti a temperatura per convezione (per esempio i collari) sono progettati in base al carico di snervamento del materiale. Le temperature di progetto, rispetto alla temperatura del fluido TM, vengono diminuite.
Ammortizzatori idraulici
Gli ammortizzatori idraulici hanno lo scopo di prevenire danni alle tubazioni, conseguenti a scosse sismiche, a scariche di valvole di sicurezza, ecc.
Essi consentono la dilatazione termica e le oscillazioni lente, bloccando le oscillazioni veloci ed improvvise.
L'ammortizzatore idraulico NCD viene impiegato per evitare danni che possono derivare da scosse sismiche, da colpi di ariete, da scarichi di valvole di sicurezza ecc.
Con l'impiego dell'ammortizzatore idraulico, le ampiezze degli spostamenti che si manifestano vengono limitate al minimo. Diversamente dal caso di un semplice ammortizzatore proporzionale, l'ammortizzatore idraulico non ostacola la dilatazione termica e le oscillazioni lente che generano una velocità del pistone inferiore alla velocità di chiusura della valvola dell'ammortizzatore stesso.
Compensatori di dilatazione
Per assorbire le dilatazioni delle tubazioni, generate da agenti esterni, sbalzi di temperatura e dallo stesso peso della tubazione si utilizzano i compensatori di dilatazione, che NCD Group si occupa di installare.
NCD Group fornisce e installa compensatori di dilatazione metallici, molto flessibili, in grado di assorbire i movimenti in più direzioni. Con questi elementi vengono annullate le perdite di carico e le dispersioni termiche, con particolari benefici sulle tubazioni di grosso diametro.
Il compensatore deve essere scelto e progettato con estrema accuratezza, in base alle condizioni di esercizio: NCD Group mette a disposizione i propri uffici tecnici per trovare la soluzione più idonea.
Piastre di scorrimento
La NCD Group fornisce supporti a carico variabile e costante e piastre di scorrimento, utili a sostenere il peso di tubazioni che per effetto delle variazioni termiche e di altre cause presentano nei punti di sostegno degli spostamenti.
Le piastre di scorrimento sono antiusura, efficienti, durevoli e di precisione. NCD Group fornisce piastre di scorrimenti di tutte le dimensioni e stili standard.
Supporti a rullo
NCD Group fornisce supporti a rullo che servono per ridurre gli sforzi di attrito che si generano sugli appoggi di una tubazione quando è soggetta a movimenti causati da dilatazioni termiche.
I supporti a rullo sono elementi necessari nell’installazione di tubazioni rigide e coibentate che esercitano un grosso carico verticale. Vengono inoltre utilizzati quando occorre annullare l’attrito sul punto d’appoggio causato dalla dilatazione della tubazione stessa.
Supporti elastici a carico costante
I supporti a carico costante vengono impiegati laddove siano previsti ampi movimenti verticali tra la posizione a freddo e quella a caldo della tubazione e dove si rendano inammissibili variazioni nella forza di sostegno.
Il supporto a carico costante, attraverso determinati bracci di leva, geometria e combinazioni di molle, è studiato in modo tale che sul punto di sostegno e per la corsa totale agisca una forza costante. Intorno all'asse principale ruotano il momento della molla (forza della molla x relativo braccio di leva) ed il momento del carico (carico del supporto x relativo braccio di leva). Nel movimento verso l'alto o verso il basso, attraverso le variabili del sistema-forza della molla-braccio di leva del carico, viene assicurato che in qualsiasi posizione il momento della molla venga bilanciato dal momento del carico.

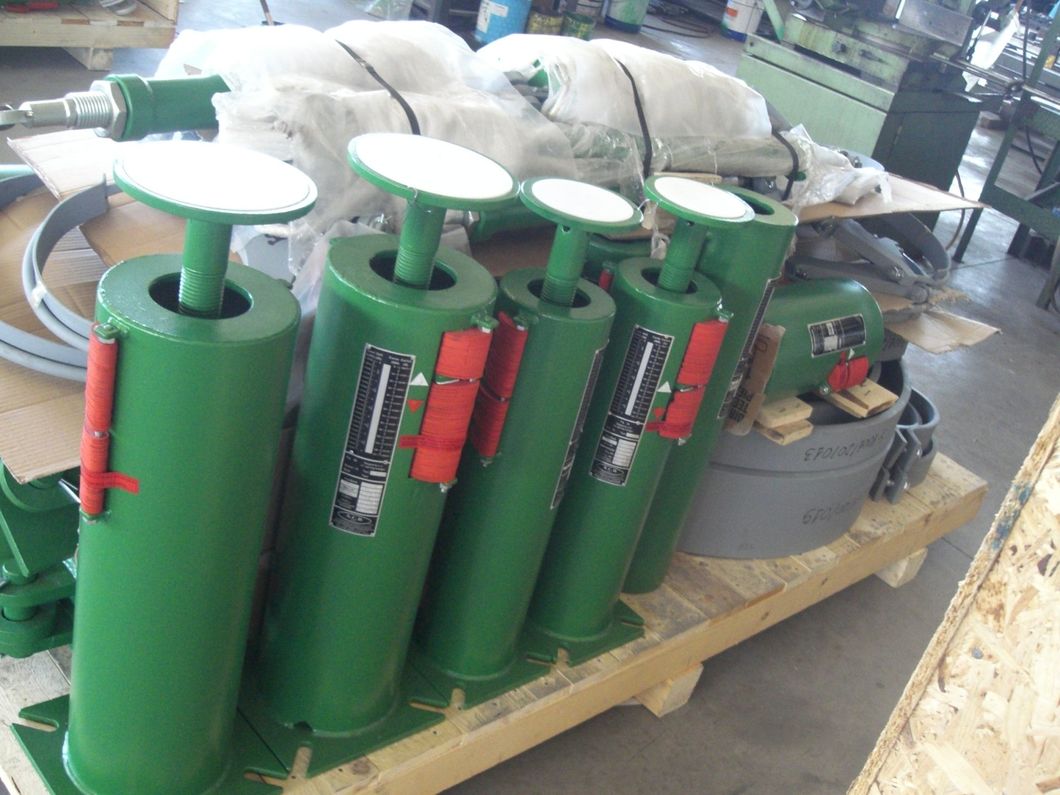

Supporti elastici a carico variabile
I supporti a carico variabile appesi o appoggiati vengono adoperati quando è necessario non impedire spostamenti verticali dal punto di sostegno di una tubazione.
Il supporto a carico variabile consiste in una molla elicoidale precaricata racchiusa in un involucro cilindrico con un indicatore di carico e di corsa.
Il carico supportato varia proporzionalmente alla corse in funzione della costante della molla. I supporti appesi sono conformati in modo tale che sia possibile una regolazione tra supporto a molla e punto di sostegno.
Supporti criogenici
Tra i supporti a carico variabile e costante, la NCD Group si occupa di fornire una particolare tipologia di supporto, chiamato supporto criogenico che serve a sostenere tubazioni di impianti che lavorano a basse temperature.
Queste tubazioni hanno bisogno di avere un isolamento particolare, che prevede uno o più strati di poliuretano ad alta intensità. I supporti criogenici possono essere a sella o a collare, a seconda delle richieste e delle necessità del cliente. Tra lo strato di poliuretano e il supporto vero e proprio viene inoltre posta una barriera al vapore con materiali destinati a resistere alle alte temperature e un ulteriore rivestimento di alluminio.
Tiranti Puntoni
I tiranti e puntoni vengono impiegati per assorbire l'effetto dovuto ai carichi dinamici, in quanto possono essere sollecitati sia a trazione che a compressione.
Per questo motivo i tiranti-puntoni possono essere impiegati come guide di tubazioni quando si vogliono evitare costose costruzioni in acciaio.
I tiranti-puntoni sono utilizzati per assorbire gli effetti dovuti a sollecitazioni dinamiche; essi possono essere sollecitati sia a trazione che a compressione.
Accessori
Gli accessori N.C.D. servono a collegare le tubazioni al supporto, nonché il supporto alla struttura. I tiranti rigidi vengono assiemati esclusivamente da componenti accessori. Gli accessori direttamente a contatto con la tubazione oppure esposti a temperatura per convezione (per es. i collari) sono progettati in base al carico di snervamento del materiale. Le temperature di progetto, rispetto alla temperatura del fluido TM, vengono diminuite.
Da oltre 40 anni NCD si occupa di progettare e fornire supporti meccanici costruiti ad hoc in base alle esigenze di clienti. Non perdete l'occasione di affidarvi a professionisti del settore.
